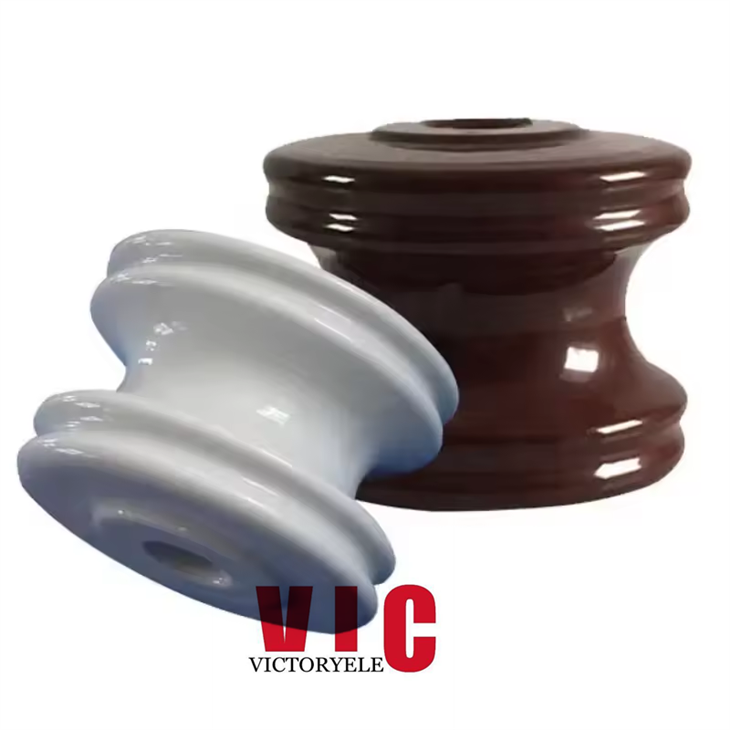

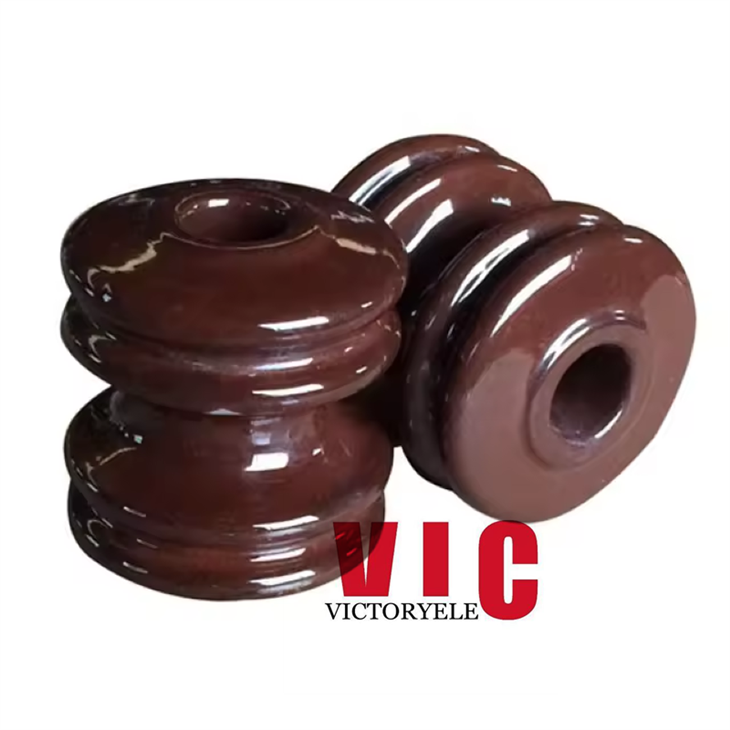

Isolatori in porcellana a bobina
Descrizione del prodotto
Gli isolatori in porcellana a bobina, noti anche come isolatori a grillo e isolatori a grillo, sono un tipo di isolatore a bassa tensione che viene solitamente assemblato insieme utilizzando bulloni di ricalcatura, staffe secondarie o morsetti a U secondari per fornire isolamento ai conduttori sui pali elettrici. Il filo è fissato saldamente all'isolamento del filo tramite il supporto della fascetta a bobina.
Specifiche
|
Classe ANSI |
53-1 |
53-2 |
53-3 |
53-4 |
53-5 |
|
|
Carico di rottura meccanica, kN |
9 |
13 |
18 |
20 |
27 |
|
|
Bassa frequenza secca Tensione di scarica, kV |
20 |
25 |
25 |
25 |
35 |
|
|
Bassa frequenza bagnata Tensione di scarica, kV |
Verticale, kV |
8 |
12 |
12 |
12 |
18 |
|
Orizzontale, kV |
10 |
15 |
15 |
15 |
25 |
|
|
Dimensioni, mm |
H |
54 |
76 |
81 |
76 |
105 |
|
D |
57 |
79 |
76 |
105 |
102 |
|
|
d1 |
44 |
44 |
44 |
73 |
73 |
|
|
d2 |
17.5 |
17.5 |
17.5 |
17.5 |
17.5 |
|
|
R |
11 |
17.5 |
11 |
16 |
11 |
|
Caratteristiche
- Utilizzo: un isolatore a bobina è utilizzato principalmente per isolare e supportare i conduttori secondari al palo. Un isolatore a bobina è montato sul palo utilizzando varie configurazioni di forcella ed è compatibile con tutti i design hardware del produttore.
- La resistenza minima alla trazione è di 2000 libbre
- Installazione: l'isolatore a bobina solitamente ha un foro non filettato al centro per l'installazione e una scanalatura per i fili all'esterno. Questi isolanti sono utilizzati per terminali di comunicazione o di linee elettriche, solitamente installati su rack sul lato degli edifici dove i fili entrano nell'edificio. Sono utilizzati anche per la trasposizione dei fili, dove vengono installate due o quattro bobine in modo che i fili possano essere annodati e incrociati.

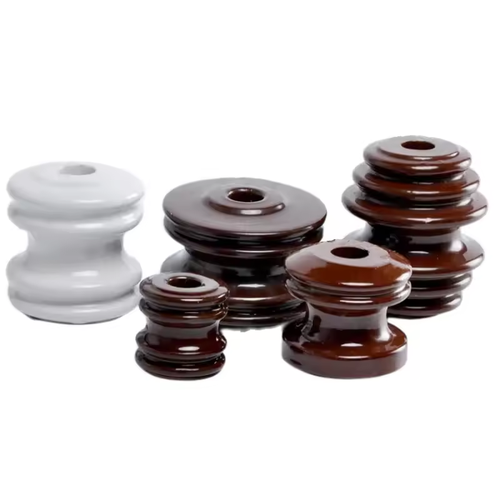

- Personalizzazione: l'isolatore della bobina può essere realizzato in ceramica o polimero. Può essere realizzato in bianco, grigio o marrone in base alle esigenze del cliente.
- Vantaggio: gli isolanti in porcellana sono molto adatti per le aree che sperimentano cambiamenti ambientali estremi di freddo e caldo. Sono adatti per ambienti con polvere, sale e alta umidità, o una combinazione di tutti questi ambienti. La superficie altamente smaltata conferisce al prodotto migliori prestazioni autopulenti in aree fortemente inquinate.
