La spina dorsale della distribuzione dell'energia: applicazioni essenziali dell'hardware Pole Line
Pole Line Hardware comprende i raccordi meccanici e strutturali critici necessari per costruire, proteggere e mantenere le linee elettriche e di comunicazione aeree. Anche se spesso messi in ombra da componenti importanti come trasformatori o conduttori, questi accessori sono gli eroi non celebrati della rete elettrica. Fungono da tessuto connettivo vitale tra pali della luce, isolanti e conduttori.
Per le società di servizi pubblici e gli appaltatori, la qualità di questi componenti non è-negoziabile. Devono resistere a stress ambientali estremi-da uragani-venti forti a carichi di ghiaccio pesanti-tensione meccanica ed elementi corrosivi per decenni di servizio. L'affidabilità dell'hardware Pole Line determina direttamente la sicurezza-a lungo termine e la stabilità operativa dell'intera rete di distribuzione e trasmissione.
Perché l'hardware Pole Line è fondamentale? (Valore fondamentale)
- La funzione dell'hardware della linea polare va oltre il semplice fissaggio. È progettato per svolgere specifici ruoli strutturali e di sicurezza che garantiscono la resilienza della rete. La gamma completa di Victory Electric è progettata per soddisfare le seguenti esigenze critiche:
- Stabilizzazione meccanica: hardware come i tiranti e i grilli di ancoraggio contrastano la tensione dei conduttori, impedendo l'inclinazione o il collasso dei pali durante i temporali.
- Distanza di sicurezza dai conduttori: componenti come traverse e rack secondari garantiscono che i cavi siano distanziati correttamente per evitare cortocircuiti (guasti da fase-a-fase) e mantenere le distanze di sicurezza da terra.
- Smorzamento delle vibrazioni: i raccordi specializzati aiutano a mitigare gli effetti dannosi delle vibrazioni eoliche (vibrazioni del vento ad alta- frequenza) che possono affaticare e spezzare i conduttori nel tempo.
- Versatilità del sistema: dalle linee di trasmissione che trasportano alta tensione alle reti di distribuzione (da 11 kV a 33 kV) e alle fibre ottiche per telecomunicazioni, il nostro hardware fornisce l'interfaccia necessaria per ogni livello di infrastruttura di servizi pubblici.
I "must-have": indice e funzionalità dei prodotti chiave
Una linea di trasmissione o distribuzione richiede un insieme specifico di hardware standardizzato per funzionare correttamente. Di seguito è riportata una ripartizione dettagliata dei componenti essenziali offerti da Victory Electric, classificati in base alla loro funzione principale.

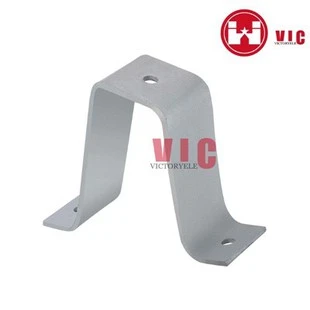

Morsetti per palo: la base del supporto
Il morsetto per palo è l'interfaccia principale tra il palo rotondo e l'hardware di montaggio piatto.
Morsetto per palo 2A e morsetto per palo CA: questi morsetti a doppio bullone-per impieghi gravosi sono progettati per fissare in modo sicuro traverse e staffe pesanti. A differenza della semplice fascettatura, forniscono un'elevata forza di serraggio per prevenire lo slittamento rotazionale.
Morsetto per palo RL: spesso utilizzato per compiti più leggeri o terminazioni strutturali specifiche.
Funzione: Garantiscono che il carico delle traverse e dei conduttori venga trasferito efficacemente alla struttura del palo senza danneggiare la superficie in legno o cemento.
Rack secondari: gestione-bassa tensione
Per la distribuzione secondaria (le linee che portano alla sede del cliente), la gestione di più cavi è fondamentale.
Rack secondario 2 bobine / 3 bobine / 4 bobine: questi canali in acciaio sono dotati di bobine lisce e arrotondate (isolanti) che supportano i conduttori neutro e di fase.
Funzione: mantengono una spaziatura verticale precisa tra i conduttori a bassa-tensione, prevenendo aggrovigliamenti e garantendo un facile accesso per gli addetti alla manutenzione.
Morsetti per cavi: tensione e sospensione
Questi raccordi interagiscono direttamente con il conduttore e devono essere progettati per fare presa senza danneggiare i trefoli.

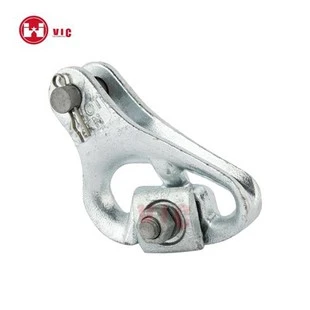

Morsetto di sospensione in alluminio: utilizzato su percorsi rettilinei per appendere il conduttore alla corda isolante, consentendo un movimento controllato.
Morsetto per cauzione e morsetto per linea calda: essenziale per intercettare le connessioni e proteggere le cadute di servizio.
Funzione: Gestiscono l'abbassamento e la tensione della linea, garantendo che il conduttore rimanga entro i limiti meccanici calcolati.
Bracci incrociati e rinforzi
Bracci trasversali in acciaio piatti e rettangolari: forniscono la diffusione orizzontale necessaria per montare gli isolatori in modo sicuro e separati.
Rinforzo angolare a doppia campata: fornisce un supporto triangolare fondamentale alla traversa, impedendo che si attorcigli o ceda sotto il peso di ghiaccio pesante o trasformatori.
Hardware di ancoraggio e tiraggio
Nessuna linea di pali è stabile senza un robusto sistema di tiranti per contrastare le forze laterali.
Grillo di ancoraggio: collega l'anello del tirante all'asta di ancoraggio nel terreno.
Thimble Clevis (70KN / 120KN): protegge l'anello del tirante dall'usura nel punto di attacco.
Morsetto a 3 bulloni: utilizzato per fissare l'estremità del tirante dopo che è stato avvolto, assicurando che non scivoli sotto alta tensione.
Pin isolanti e terminazione
Perno della parte superiore del palo e perno in acciaio del braccio trasversale: questi robusti perni metallici forniscono la base rigida su cui vengono avvitati gli isolatori di tipo a perno-.

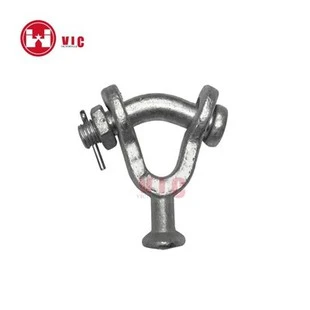

Forcella a bussola e dado a occhiello: questi raccordi collegano le corde isolanti alla traversa o al palo, consentendo il movimento flessibile degli isolatori di sospensione.
Fattori da considerare nella scelta dell'hardware Pole Line
Selezionare l'hardware giusto non è solo una questione di adattamento; si tratta di compatibilità ingegneristica. Quando si acquista l'hardware Pole Line, è necessario valutare quattro fattori critici per evitare guasti alla linea:
1. Materiale e resistenza alla corrosione
Le linee aeree sono esposte alla pioggia, alla nebbia salina e all'inquinamento industriale.

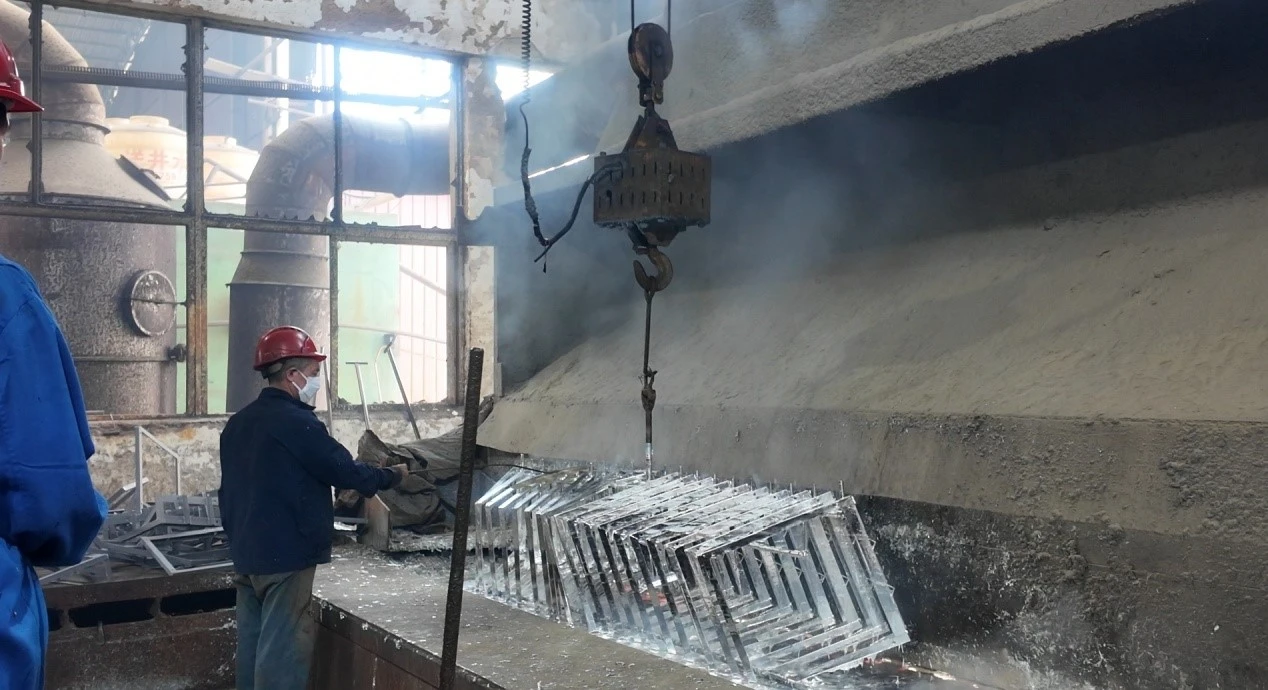

Lo standard: Victory Electric utilizza la zincatura a caldo-per immersione (HDG) per tutti i prodotti in acciaio.
Perché è importante: secondo gli standard ASTM A153 o ISO 1461, questo rivestimento di zinco sacrificale deve avere uno spessore specifico (ad esempio, 86 micron) per garantire una durata di servizio di 25+ anni. La placcatura scadente si arrugginirà nel giro di pochi mesi, portando a cedimenti strutturali.
2. Valori nominali di carico meccanico (UTS)
Ogni componente hardware ha un punto di rottura, noto come Ultimate Tensile Strength (UTS).
Specifiche corrispondenti: se la tensione della linea è di 60 kN, l'utilizzo di una forcella a ditale classificata per soli 40 kN rappresenta un pericolo per la sicurezza. Offriamo hardware classificato (ad esempio, Thimble Clevis 70KN rispetto a. 120KN) per soddisfare i requisiti di tensione specifici del tuo progetto.
3. Precisione dimensionale
Nell'assemblaggio della linea di pali, spesso è necessario che parti di diversi produttori si incastrino insieme (ad esempio, il perno di un grillo che si inserisce in un dado ad occhiello).
Produzione di precisione: Victory Electric garantisce tolleranze rigorosamente controllate su passi della filettatura, diametri dei fori dei bulloni e dimensioni dei perni. Ciò garantisce che il personale sul campo non perda tempo a lottare con parti non corrispondenti durante l'installazione.
4. Compatibilità elettrica
L'hardware deve essere progettato per ridurre al minimo la scarica corona e le interferenze radio. Gli spigoli vivi su morsetti o piastre possono creare punti di stress elettrico. Il nostro hardware presenta bordi arrotondati e finiture lisce per mantenere l'integrità elettrica della linea.
Specifiche tecniche e garanzia
L'hardware della linea di pali di Victory Electric è fabbricato con particolare attenzione alla longevità e alla conformità. Non vendiamo solo prodotti; vendiamo prestazioni garantite.
- Eccellenza nella-zincatura a caldo (HDG): tutta la bulloneria in acciaio, comprese le nostre linee di morsetti per asta e rack secondari, è sottoposta a un rigoroso processo HDG. Questo legame metallurgico fornisce una protezione superiore rispetto alla semplice galvanica-.
- Integrità del cuscinetto-del carico: componenti come il grillo di ancoraggio e la piastra del giogo sono progettati per gestire carichi statici e dinamici specifici senza deformazione permanente.
- Resistenza sismica: per le regioni- soggette a terremoti, i raccordi di connessione critici (come la cerniera a bussola e la piastra del giogo triangolare-per carichi pesanti) sono appositamente ottimizzati per assorbire l'energia delle vibrazioni, mantenendo l'integrità delle connessioni della linea durante i movimenti del terreno.
- Compatibilità dei materiali: garantiamo l'integrità dei materiali su tutti i raccordi, prevenendo la corrosione galvanica accelerata quando utilizzati in assemblaggi di metalli misti (ad esempio, conduttori in alluminio con fascette in acciaio zincato).
Come identificare un produttore affidabile? (Suggerimenti per la scelta)
Con molti fornitori sul mercato, è fondamentale distinguere la produzione di alta-qualità dal commercio a basso-costo. Ecco come Victory Electric dimostra la sua affidabilità come partner di primo piano:
- Certificazione ISO: i nostri sistemi di gestione della qualità aderiscono rigorosamente ai requisiti ISO 9001. Ciò garantisce tracciabilità e coerenza dalla billetta di acciaio grezzo al prodotto finale confezionato.
- Test interni-esaurienti: non indoviniamo; testiamo. Il nostro team interno di controllo qualità esegue una serie di test prima della spedizione:
- Prova di trazione: per verificare il carico di rottura di grilli e forcelle.
- Test dello spessore del rivestimento: utilizzo di calibri magnetici per garantire che la copertura dello zinco soddisfi gli standard ASTM.
- Controlli dimensionali: per garantire che i fori dei bulloni e le filettature siano perfettamente allineati.
- Conformità agli standard globali: i nostri prodotti sono progettati e testati per essere conformi agli standard internazionali come IEC, ANSI e BS, rendendoli adatti per l'approvvigionamento di servizi pubblici globali in Asia, nelle Americhe e in Africa.
- Track record positivo: abbiamo una storia di forniture di successo a importanti progetti di servizi pubblici, convalidate da recensioni positive e affari ripetuti da parte di appaltatori che si affidano al nostro hardware per mantenere le loro linee.
-Esame approfondito dei componenti principali
Il ruolo di supporto del carico critico-dei morsetti per asta
La famiglia Pole Clamp funge da punto di montaggio fondamentale. A differenza della semplice fascettatura, i morsetti come il morsetto per palo 2A forniscono una presa uniforme e un'elevata resistenza allo scivolamento. Ciò è essenziale per trasferire efficacemente al palo il carico verticale di una traversa pesante o di un rack secondario. Un morsetto-di scarsa qualità può scivolare nel tempo, causando cedimenti delle linee e violazioni del gioco.
Ancoraggi e Piastre per Ambienti Estremi
Anchoring Hardware è l'eroe non celebrato della stabilità della linea. Il grillo di ancoraggio, abbinato a una piastra a giogo e a un dado a occhiello, costituisce il gruppo terminale. Questi componenti devono assorbire un'elevata tensione dei tiranti per decenni. Piastre specializzate come la piastra Triangle Yoke e la piastra Double Arming sono progettate per installazioni di vicoli ciechi ad alta tensione--, garantendo che il carico meccanico sia distribuito uniformemente su più punti di connessione per prevenire l'affaticamento localizzato del metallo.
Domande frequenti: Hardware Pole Line
D: Qual è la differenza tra un morsetto di sospensione e un morsetto di tensione?
R: Un morsetto di sospensione (come il morsetto di sospensione in alluminio) è progettato per sostenere il peso del conduttore verticalmente consentendogli di muoversi leggermente. Un morsetto tenditore (o morsetto-end end) viene utilizzato per afferrare rigidamente il conduttore all'estremità di una linea per resistere alla piena tensione meccanica.
D: Perché è preferibile la zincatura-a caldo (HDG) rispetto alla zincatura-elettronica?
R: L'HDG crea un rivestimento di zinco molto più spesso, legato metallurgicamente, che offre una protezione superiore contro i danni meccanici e la corrosione ambientale, essenziale per l'hardware destinato a durare 20-30 anni all'aperto.
D: Posso utilizzare l'hardware Victory Electric con altri marchi?
R: Sì, i nostri prodotti sono fabbricati secondo dimensioni internazionali standard (ANSI/IEC), garantendo la compatibilità con pali, isolanti e dispositivi di fissaggio standard di altri produttori conformi.
D: Come scelgo il morsetto per asta della misura giusta?
R: È necessario misurare il diametro del palo all'altezza specifica in cui verrà installato il morsetto. I nostri morsetti per pali sono disponibili in gamme regolabili per adattarsi a varie classi e diametri di pali.
Invito all'azione
Non compromettere la sicurezza della tua linea di trasmissione con raccordi scadenti. Per hardware per pali affidabile e certificato e soluzioni personalizzate, contatta oggi stesso il nostro team tecnico-commerciale.
Richiedi informazioni sulla nostra gamma completa di morsetti per pali, rack secondari e grilli di ancoraggio progettati per le tue esigenze specifiche di progetti di distribuzione o trasmissione.
