Guida alla selezione del raccordo per linea aerea da 11 kV
Victory Electric Power Fitting Co., Ltd.
Questa guida fornisce soluzioni pratiche di riferimento per la selezione di raccordi per linee aeree da 11 kV basate su tipiche applicazioni ingegneristiche e configurazioni-collaudate sul campo. È progettato per supportare distributori, appaltatori (EPC) e acquirenti di servizi pubblici-nella scelta di componenti compatibili e affidabili.
I prodotti Victory Electric sono stati esportati in più di 50 paesi, tra cui Stati Uniti, Cile, Argentina, Perù, Bolivia, Repubblica Dominicana, Honduras, Nicaragua, Messico, Filippine, Tailandia, Vietnam, Myanmar, Indonesia, Palestina, Giordania, Kenya, Zambia, Zimbabwe, Sultano, Ruanda e Sud Africa.
Con una vasta esperienza in progetti internazionali, i nostri raccordi sono progettati per soddisfare un'ampia gamma di standard regionali e requisiti di utilità in diversi mercati.
Tutti i componenti sono realizzati con zincatura a caldo-per immersione (HDG) per una maggiore resistenza alla corrosione e prestazioni all'aperto-a lungo termine.

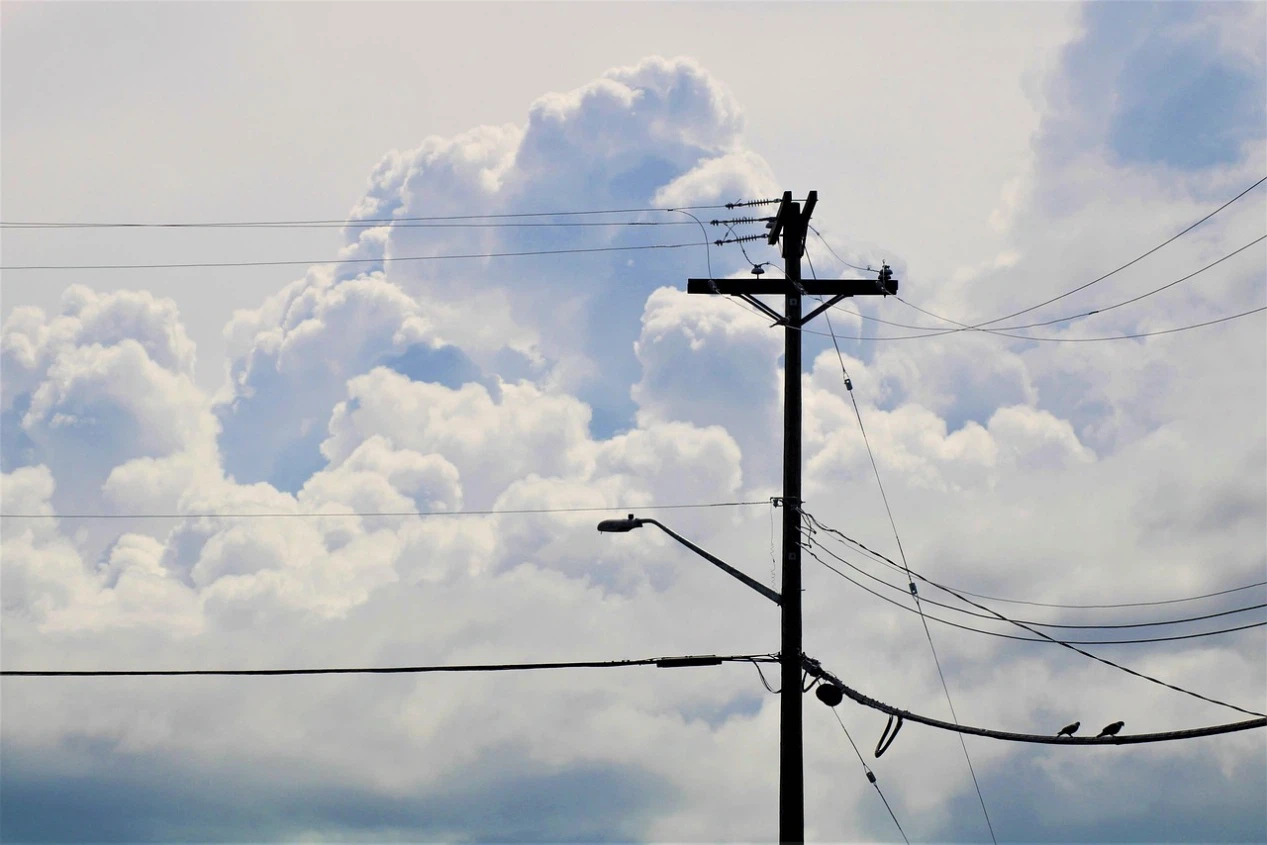

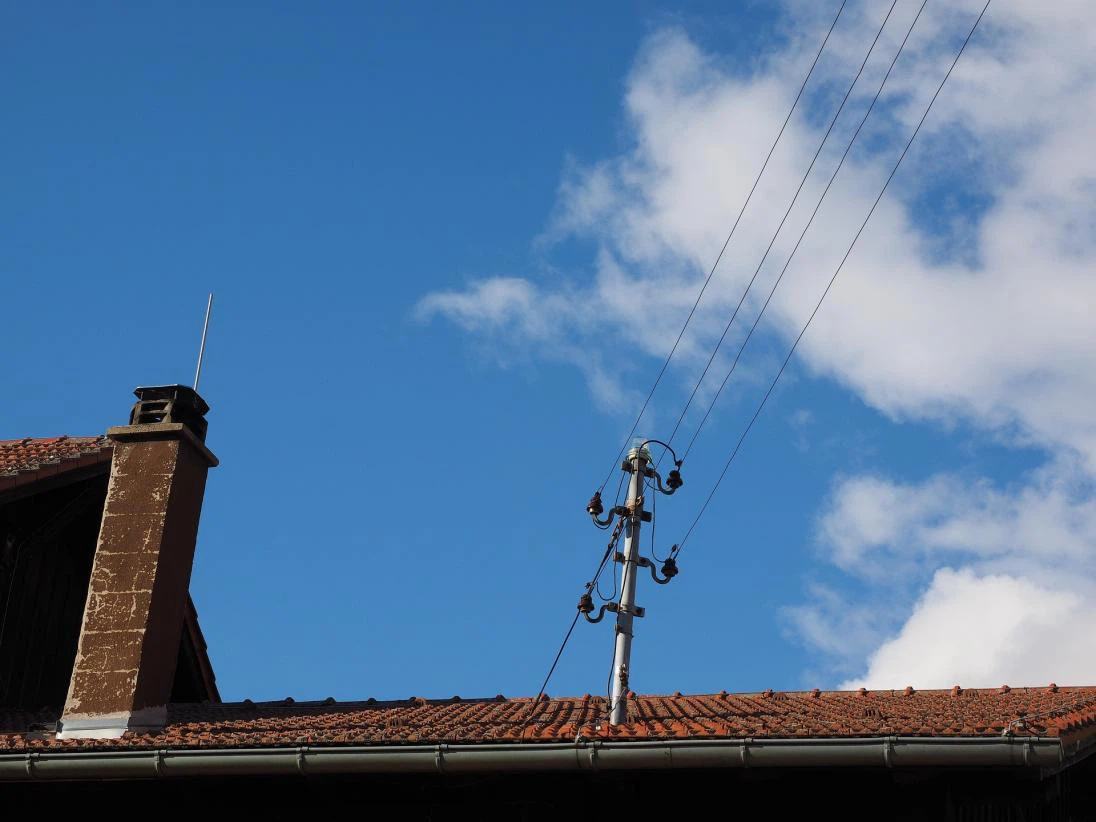

Gruppo polo tangente (struttura di sospensione)
Funzione
Supporta il peso del conduttore e mantiene la spaziatura delle fasi in condizioni operative normali.
1.1 Braccio trasversale e tutori
Configurazione tipica:

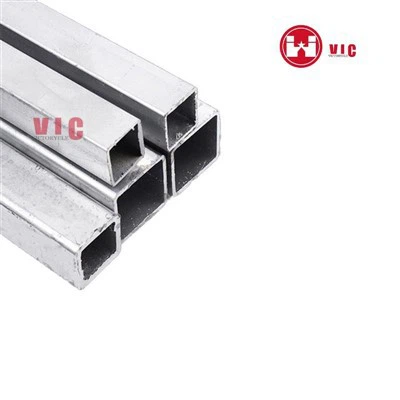

Traversa rettangolare in acciaio – B0110 (75 × 100 × 1700 mm)

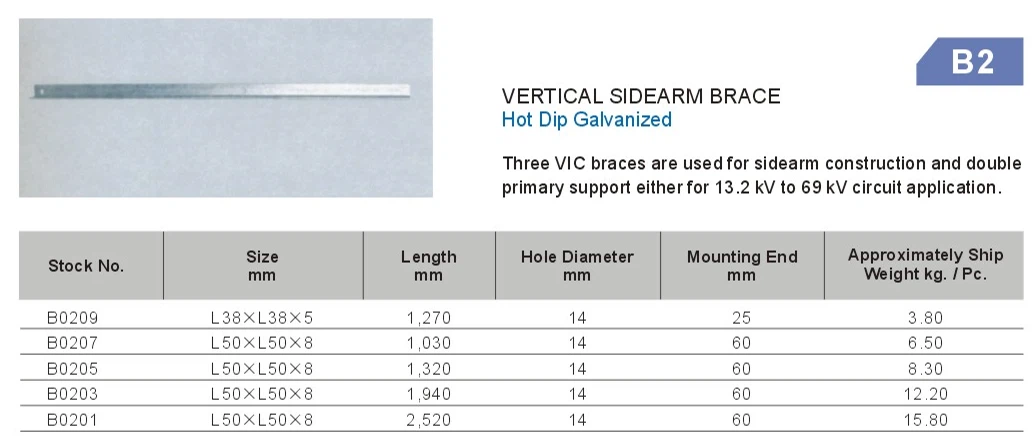

Controventatura angolare in acciaio – Serie B02 (ad esempio, B0205 L50×50×8×1320 mm)
Note applicative:
- Il design pre-forato migliora l'efficienza dell'installazione e la compatibilità con i layout standard da 11 kV.
- Il rinforzo è generalmente raccomandato per migliorare la stabilità torsionale, specialmente nelle zone di vento medio.
- Nota: le configurazioni orizzontali possono richiedere B0111 (2400 mm) per una maggiore distanza di fase a seconda delle pratiche del servizio locale.

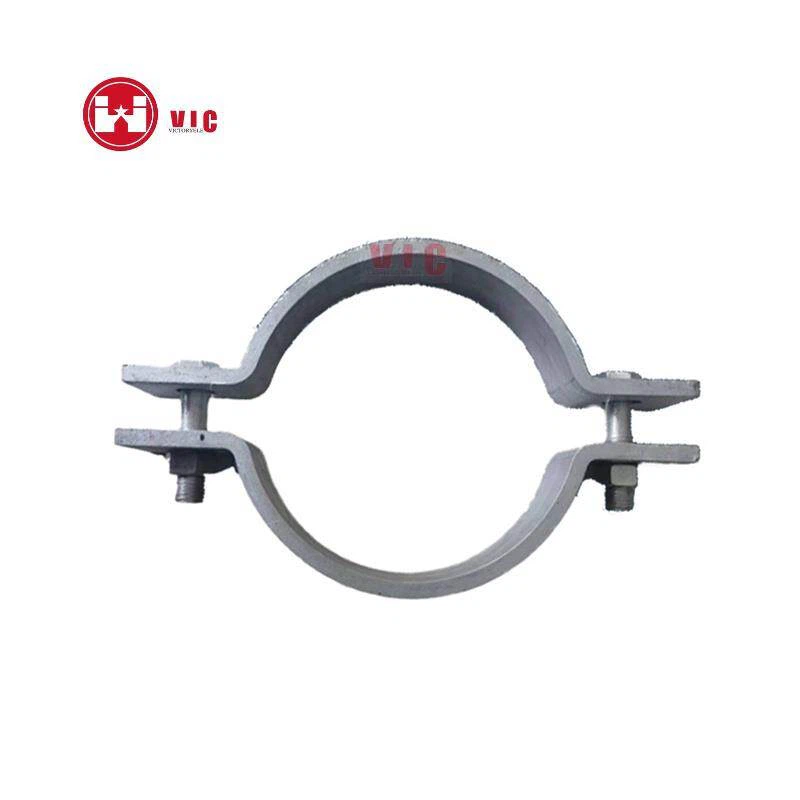

1.2 Sistema di bloccaggio del palo
Configurazione tipica:
Guida alla selezione

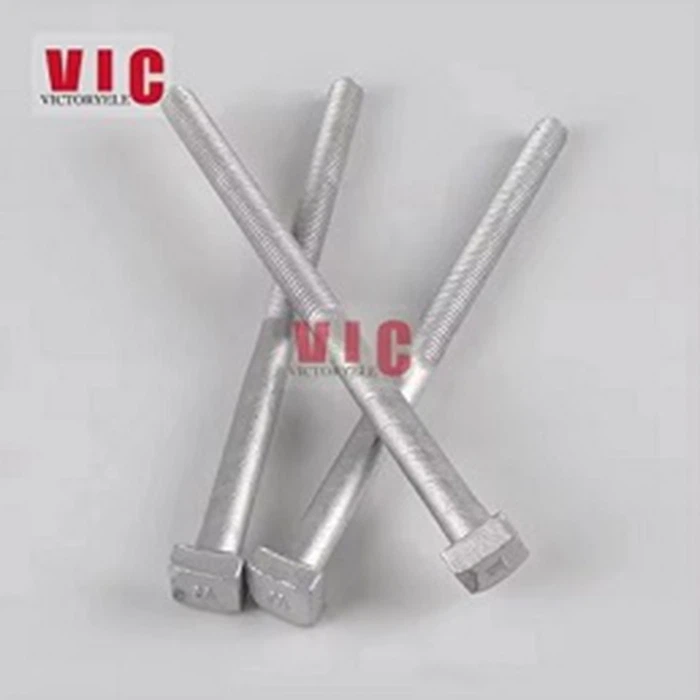

Il sistema con bullone da 5/8" è ampiamente utilizzato in molte reti di distribuzione da 11 kV, in particolare nell'America settentrionale e latina. La selezione finale può variare a seconda del diametro del palo, del carico strutturale e degli standard regionali.
Riferimento consigliato per la lunghezza del bullone
|
Diametro del palo (mm) |
Bullone consigliato |
Lunghezza |
|
150–180 |
A0158-10 |
10" (250 mm) |
|
190–230 |
A0158-12 |
12" (300 mm) |
|
240–280 |
A0158-14 |
14" (350 mm) |
Assemblea Strain & Dead-End
Funzione
Progettato per resistere alla tensione del conduttore in corrispondenza di terminazioni di linea, angoli o punti ciechi-.
2.1 Struttura a doppia traversa
Configurazione tipica:
Note applicative:
Le strutture a doppia traversa sono comunemente adottate in posizioni ad alta tensione o angolari.
I bulloni a doppio braccio- con filettatura completa migliorano l'integrità strutturale e la distribuzione del carico.
Adatto per condizioni di carico meccanico medio-alto.
2.2 Abbinamento di isolatore e morsetto di tensione
Selezione dell'isolante (classe 70 kN)
Modelli tipici:
- FXBW-10/70
- FXBW-15/70
Caratteristiche
Carico meccanico nominale: 70 kN
Disponibili con interfacce Ball & Socket o Clevis & Tongue
Adatto per applicazioni di distribuzione standard da 11 kV
La selezione finale può prendere in considerazione il livello di inquinamento, la distanza di dispersione e le condizioni ambientali.
Selezione della fascetta di trazione in alluminio
Base di selezione:
- Diametro del conduttore
- Tipo di conduttore (AAC / ACSR / AAAC)
- Resistenza meccanica richiesta
Tutti i modelli includono il perno R-e il bullone necessari per l'installazione immediata sul campo.
|
Gamma conduttori (pollici) |
Modello |
Interfaccia |
Carico di rottura (libbre/kN) |
|
0.2 – 0.47 |
E0147-01 |
PRESA |
7.000 libbre (31 kN) |
|
0.3 – 0.6 |
E0160-01 |
PRESA |
15.000 libbre (67 kN) |
|
0.2 – 0.59 |
E0159-02 |
Forcella |
15.000 libbre (67 kN) |
|
0.48 – 0.86 |
E0186-01 |
PRESA |
23.000 libbre (102 kN) |
La scelta effettiva dovrebbe essere in linea con le specifiche del conduttore e con i requisiti di carico del progetto. Per i collegamenti dei ponticelli si consigliano morsetti con scanalatura parallela (PG).
Sistema di messa a terra e protezione contro i fulmini
Funzione: fornisce un percorso a bassa-resistenza per la corrente di guasto e la scarica di fulmini, garantendo la sicurezza del sistema.
3.1 Sistema di ancoraggio e tiranti
Configurazione tipica:
Note applicative:
Ampiamente usato per la stabilizzazione dei pali in strutture angolari o terminali.
I tiranti preformati consentono un'installazione efficiente senza strumenti specializzati.
3.2 Sistema di messa a terra
Configurazione tipica:
Vantaggi:
Le barre di rame sono comunemente utilizzate per la loro conduttività stabile e resistenza alla corrosione.
Adatto a varie condizioni del terreno e prestazioni di messa a terra-a lungo termine.
Gli obiettivi di resistenza del terreno dovrebbero seguire le specifiche del progetto o dell'utilità locale.
Riepilogo della configurazione tipica
|
Applicazione |
Soluzione consigliata |
Vantaggio chiave |
|
Linea tangente |
B0110 Traversa + C0150L Morsetto |
Supporto per il carico verticale-economico e affidabile |
|
Sezione angolare |
B0111 Doppia traversa + A0458 Bullone |
Maggiore rigidità e resistenza alla tensione |
|
Vicolo cieco- |
Isolante 70kN + Morsetto E0186 |
Adatto per conduttori a tensione più elevata |
