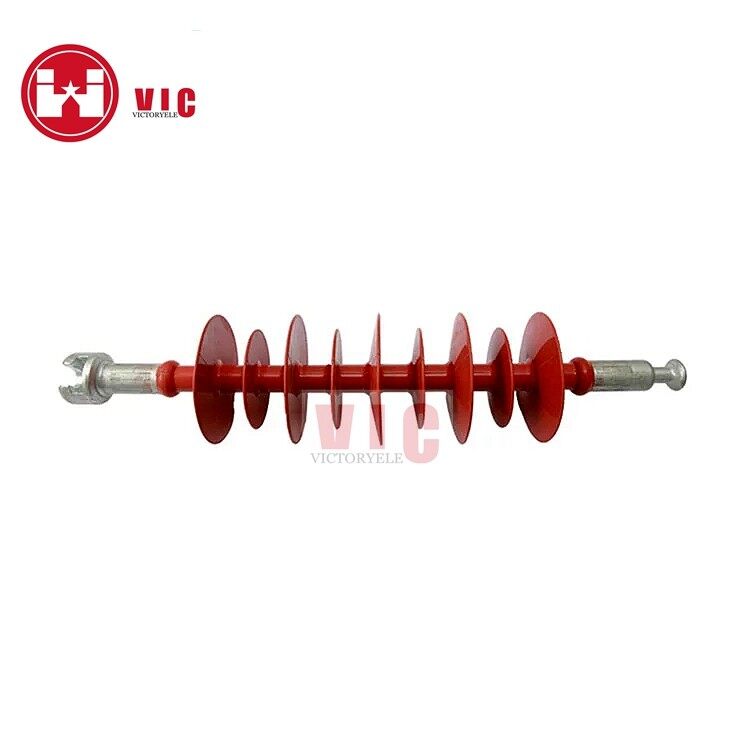

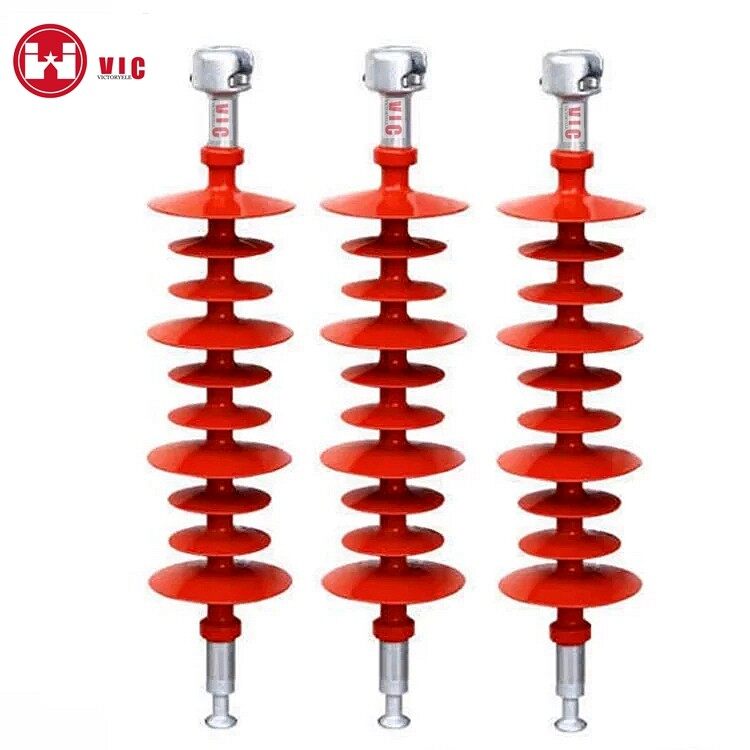

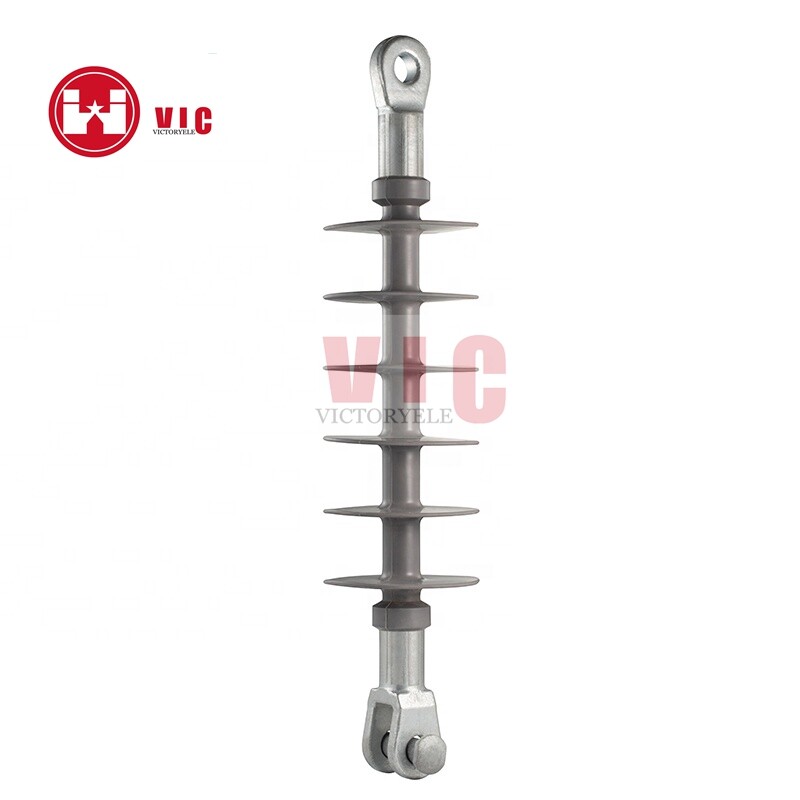

Isolante composito per sospensioni

Introduzione

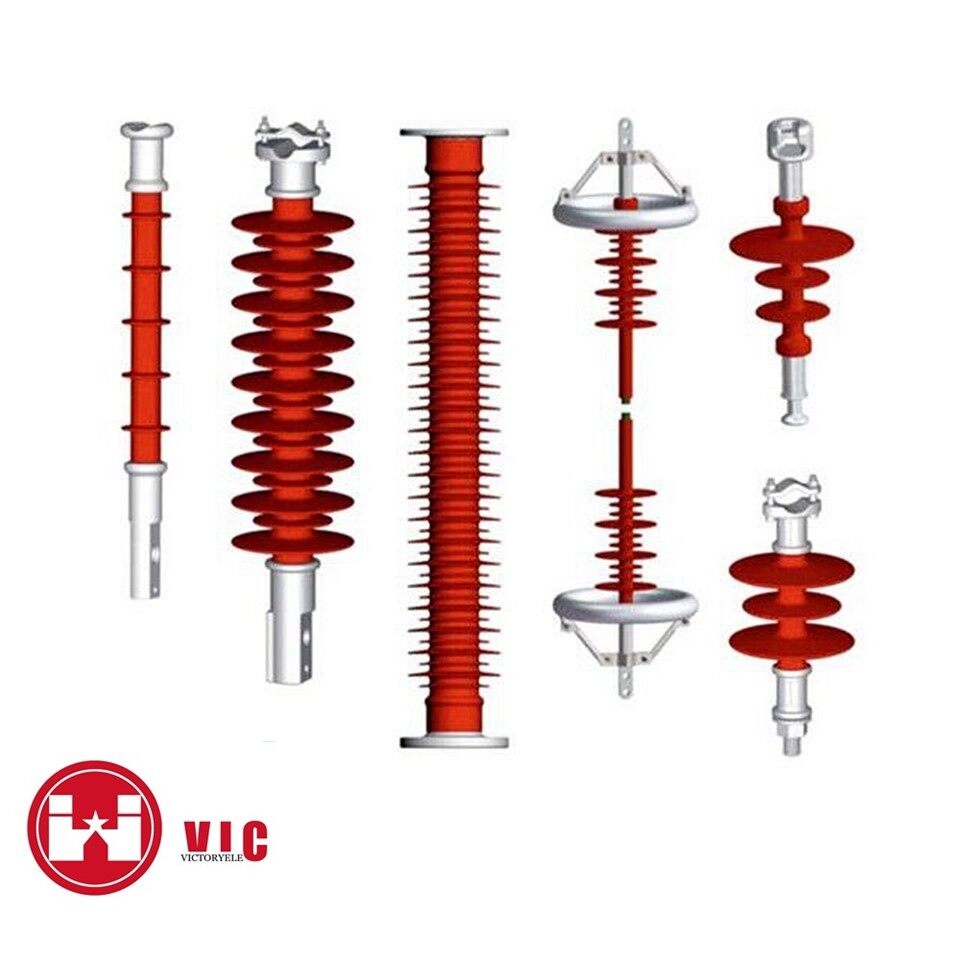

L'isolante a sospensione composita è un componente isolante speciale che può svolgere un ruolo importante nelle linee di trasmissione aeree. Gli isolanti compositi possono essere suddivisi in: isolatori compositi di linea e isolanti compositi per centrali elettriche/elettrici. Può anche essere suddiviso in isolatori compositi a sospensione a forma di asta, isolanti compositi del tipo ad ago, isolatori compositi a braccio incrociato, isolatori compositi a pilastro, isolatori compositi per deviazione antivento

Specifiche del prodotto

product-750-420

Tipo	NO.	"X"	Diametro pollici	Distanza di perdita pollici (mm)	Distanza arco a secco pollici (mm)	Illuminazione resistente alla tensione	Tensione a frequenza industriale umida	Dimensione dell'accoppiamento	Libbre SML (kN)
	Di	Lunghezza	(millimetro)
	Capannoni	pollici
		(mm)	D/d
FXBW-10/70	4	310	105/75	350	152	90	40	16	70
FXBW-36/40	9	440	130/90	950	320	230	150	16	40
FXBW-36/100	9	483	130/90	950	320	230	150	16	100
FXBW-35/70	12	660	135/110	1600	526	230	150	16	70
FXBW-35/100	12	680	135/110	1600	526	230	150	16	100
FXBW-66/70	20	980	135/110	2500	826	410	185	16	70
FXBW-66/100	20	1000	135/110	2500	826	410	185	16	100
FXBW-66/120	20	1040	135/110	2500	826	410	185	16	120
FXBW-110/70	26	1190	135/110	3500	1050	550	250	16	70
FXBW-110/100	26	1210	135/110	3500	1050	550	250	16	100
FXBW-110/120	26	1250	135/110	3500	1050	550	250	16	120
FXBW-220/120	54	2470	150/120	6300	2130	1000	395	16	120
FXBW-220/210	56	2470	170/120	6300	2155	1000	395	20	210

Il nostro vantaggio

La nostra azienda produce appositamente isolanti compositi per sospensioni per linee di trasmissione di potenza, l'importante struttura è costituita da alloggiamento a capannone, anima in fibra di vetro epossidica e raccordi terminali in metallo. La superficie dei raccordi terminali è ricoperta con rivestimento di zinco (zincatura a caldo) per la protezione dalla corrosione. Rispetto allo stesso tipo di isolante in ceramica e vetro, l'isolante in gomma siliconica presenta i seguenti vantaggi:

(1) Piccolo volume, leggero (è 1/7 ~ 1/10 volte rispetto all'isolante ceramico nella stessa tensione), i capannoni hanno una buona elasticità, non rotti, trasporto e installazione convenienti, economici.

(2) Elevata resistenza meccanica. L'asta in FRP ha un'elevata resistenza alla trazione, pari a 5-10 volte rispetto ai materiali ceramici, poiché il nucleo ha una sezione trasversale ridotta, il che rende i prodotti di piccole dimensioni, leggeri, ad alta resistenza alla trazione e facili da produrre più di 300 KN di isolanti di grandi tonnellate .

(3) Elevate proprietà antivegetative, buone prestazioni di resistenza all'invecchiamento, i capannoni realizzati con stampo a iniezione in gomma siliconica hanno una buona idrofobicità e migrazione, che rendono l'isolante un'elevata tensione di flashover anti-inquinamento e una buona resistenza alla corrosione elettrica.

(4) La facilità di installazione e manutenzione può ridurre notevolmente le perdite dovute a interruzioni dovute alla manutenzione e ai costi di manutenzione causati dall'intensità del lavoro manuale.

(5) Processo di produzione semplice, tempi di consegna brevi.

Imballaggio e consegna

Gli isolanti compositi per sospensione vengono imballati in una scatola di cartone rigido, quindi inseriti in pallet o casse di legno realizzati su misura per ciascun modello. Le casse hanno anche una cinghia o fascia in plastica per garantire stabilità e facile movimentazione. Le casse sono impilate uniformemente sulle basi dei pallet e sono fissati tramite una fascetta in plastica opportunamente stretta. Inoltre, ogni pallet è avvolto in una copertura di plastica per proteggere gli isolatori da polvere e sporco. I pallet stessi possono essere impilati per garantire un utilizzo ottimale dello spazio durante il trasporto e lo stoccaggio, ovviamente possiamo soddisfare le vostre esigenze di imballaggio.
