Nei sistemi di trasmissione sopraelevati, i raccordi come le forcelle a bussola, le forcelle a sfera, i bulloni a U-e le piastre ad angolo retto sono spesso considerati "piccoli componenti". Tuttavia, dal punto di vista della sicurezza tecnica, sono parti strutturali-critiche in termini di carico. Qualsiasi guasto in questi raccordi può portare direttamente alla caduta del conduttore, a danni alla torre o anche a interruzioni di corrente su larga scala.
Per questo motivo, la forgiatura e il trattamento termico non sono scelte di produzione opzionali - ma sono requisiti di sicurezza fondamentali.
Forgiatura vs fusione: la differenza strutturale
La fusione e la forgiatura possono sembrare simili nella forma, ma sono completamente diverse nella struttura interna.
Raccordi di fusione:
- Contengono micropori e cavità da ritiro
- Avere un orientamento casuale dei grani
- Minore resistenza alla fatica
- Maggiore rischio di innesco di cricche sotto carico ciclico
Raccordi forgiati:
- Struttura metallica densa
- Flusso continuo dei grani seguendo la direzione della forza
- Maggiore resistenza alla trazione e resistenza agli urti
- Eccellente resistenza alla fatica
Nel funzionamento a lungo termine-ad alta-tensione, i raccordi sono costantemente esposti a vibrazioni, fluttuazioni di tensione, carichi di vento e variazioni di temperatura. I microdifetti all'interno dei raccordi fusi si espandono gradualmente in crepe, che alla fine provocano un'improvvisa e fragile frattura.
Questo è il motivo per cui i raccordi fusi sono fondamentalmente inadatti alla trasmissione aerea ad alta-tensione.

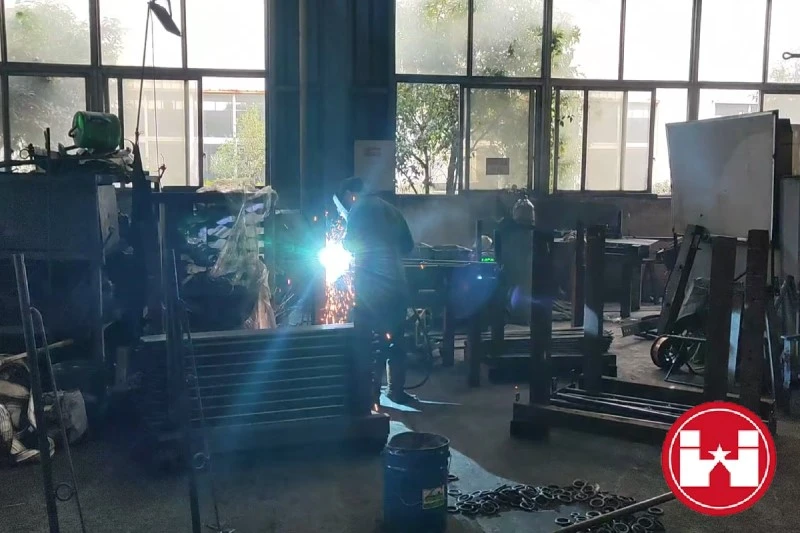

I tecnici della Victoryele stanno forgiando la ferramenta
Perché il trattamento termico è altrettanto importante
La sola forgiatura non è sufficiente.
Senza un adeguato trattamento termico, l’acciaio forgiato può diventare:
- Troppo fragile (facile da fratturare)
- O troppo morbido (facile da deformare)
Il trattamento termico consente all’acciaio di raggiungere un equilibrio ottimizzato tra:
- Forza
- Robustezza
- Duttilità
Presso Victory Electric, tutti i raccordi di connessione forgiati vengono sottoposti a un trattamento termico controllato per garantire che soddisfino i requisiti di prestazione meccanica in condizioni operative reali.
Pratica di produzione elettrica di Victory
Victory Electric applica rigorosamente i processi di forgiatura e trattamento termico a tutti i principali raccordi di connessione, tra cui:
- Cerniera a bussola
- Forcella a sfera
- Grilli di tipo U-
- Piastre ad angolo retto
Ogni componente è prodotto attraverso:
- Forgiatura
- Trattamento termico controllato
- Controllo dimensionale
- Zincatura-a caldo
Ciò garantisce sia l'affidabilità meccanica interna che la resistenza alla corrosione-a lungo termine.
Abbinamento della forza dei bulloni: una regola di sistema critica
Un sistema di adattamento è forte quanto il suo componente più debole.
Per questo motivo Victory Electric utilizza bulloni con grado di resistenza non inferiore a 6,8 da abbinare a raccordi forgiati. Se la resistenza del bullone è insufficiente:
- Il bullone potrebbe cedere prima del montaggio
- La distribuzione del carico diventa sbilanciata
- Il rischio di rottura per taglio aumenta in modo significativo
Il corretto abbinamento meccanico garantisce che l'intero sistema di connessione funzioni come una struttura portante-unificata.
Perché gli ingegneri dovrebbero interessarsene
Nei progetti di trasmissione aerea:
- Il costo di adattamento rappresenta una parte molto piccola del costo totale del progetto
- Ma il rischio di guasto del raccordo influisce sulla sicurezza dell’intera linea
Scegliere raccordi forgiati e-trattati termicamente non significa sovra-specifiche - ma piuttosto eliminare l'incertezza strutturale.
Valore reale del progetto per gli acquirenti
Per i project manager e i team di approvvigionamento, i raccordi forgiati forniscono:
- Margine di sicurezza più elevato
- Minori rischi di manutenzione
- Maggiore durata
- Migliore stabilità delle prestazioni
- Ciò riduce direttamente:
- Perdite dovute a interruzioni impreviste
- Costi di riparazione urgente
- Rischi legali e operativi
L'impegno di Victory Electric
Victory Electric fornisce raccordi per linee forgiati,-trattati termicamente e-zincati a caldo per progetti di trasmissione globali. La nostra filosofia produttiva è semplice:
Nessun compromesso sulla sicurezza strutturale.
Dalla cerniera a bussola ai bulloni a U-, ogni raccordo di connessione è progettato per fungere da componente strutturale a lungo-termine, non da accessorio a breve-termine.
Consiglio finale agli acquirenti
Quando si selezionano i raccordi della linea, chiedere sempre:
- È forgiato o fuso?
- È stato trattato termicamente-?
- Qual è il grado di resistenza del bullone?
- La protezione dalla corrosione viene applicata tramite-zincatura a caldo?
Se non è possibile rispondere chiaramente a queste domande, il prodotto non è adatto ai sistemi di trasmissione ad alta-tensione.
Chiusura
La sicurezza della trasmissione ad alta-tensione si basa su migliaia di piccole decisioni strutturali. La forgiatura e il trattamento termico non sono preferenze di produzione - sono necessità ingegneristiche.
Se stai acquistando forcelle a bussola, forcelle a sfera, bulloni a U- o altri raccordi di collegamento per linee aeree, Victory Electric è pronta a supportare il tuo progetto con una disciplina di produzione comprovata e soluzioni strutturali affidabili.
Contatta Victory Electric per ottenere specifiche tecniche e supporto tecnico per il tuo sistema di raccordo di linea.
