Quando si progettano, costruiscono e mantengono linee di trasmissione ad alta tensione, strutture di sottostazioni e gruppi meccanici industriali pesanti, garantire che ogni componente hardware soddisfi rigorosi criteri di affidabilità è fondamentale. In qualità di produttore affermato con oltre 25 anni di esperienza nella progettazione e nella produzione, Victory Electric Power Equipment Co., Ltd fornisce hardware per linee polari ad alte prestazioni e accessori per linee di trasmissione ai mercati globali in più di 50 paesi. Tra le nostre offerte di prodotti principali, ilPiastra del giogosvolge una funzione strutturale critica distribuendo i carichi meccanici in modo uniforme su più isolanti o fasci di conduttori. Sebbene le piastre del giogo siano progettate per una durata eccezionale, le tecniche di installazione adeguate sono fondamentali per garantire l'integrità strutturale, prevenire il disallineamento meccanico e mantenere un funzionamento sicuro della rete.
Panoramica completa delle piastre a giogo e delle loro applicazioni

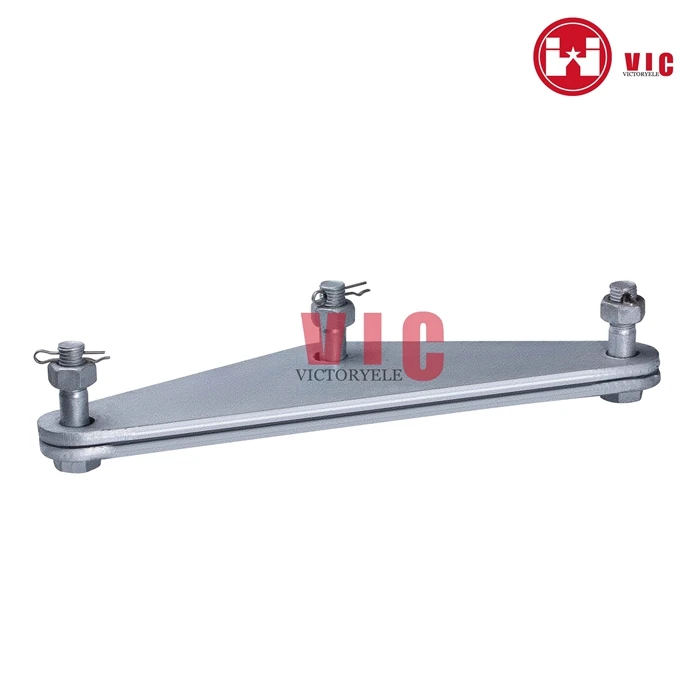

Prima di iniziare qualsiasi procedura di installazione meccanica, è essenziale comprendere il ruolo funzionale di una piastra a giogo all'interno di una linea elettrica aerea o di un assieme meccanico. Una piastra a giogo è una piastra di connessione piatta in acciaio per carichi pesanti utilizzata per collegare più stringhe di isolanti o fasci di conduttori a un singolo punto di attacco, bilanciando così la tensione meccanica e prevenendo concentrazioni di stress localizzate. A seconda della configurazione specifica della rete di trasmissione o della struttura di supporto, vengono implementate diverse varianti specializzate. Puoi esplorare la nostra gamma completa di soluzioni hardware certificate visitando la nostra pagina prodotto su Yoke Plate. La scelta della variante corretta, ad esempio una configurazione a triangolo o un design regolabile, garantisce una distribuzione ottimale del carico e una stabilità meccanica a lungo termine.
Fase 1: Preparazione dello spazio di lavoro e dei protocolli di sicurezza
L'esecuzione di un'installazione sicura inizia con la creazione di un ambiente operativo pulito, controllato e privo di rischi. La sicurezza deve sempre rimanere la massima priorità per i tecnici sul campo e le squadre di installazione.
Diseccitazione e Lockout/Tagout:Assicurarsi che il motore target, il gruppo meccanico o la sezione della linea di trasmissione siano completamente spenti e isolati per eliminare rischi elettrici o meccanici.
Rimozione dei detriti dall'area di lavoro:Rimuovere polvere, trucioli metallici e detriti ambientali dalle immediate vicinanze della zona di lavoro per prevenire la contaminazione delle superfici di accoppiamento lavorate con precisione.
Dispositivi di protezione individuale (DPI):Obbligare l'uso di occhiali di sicurezza certificati, guanti da lavoro industriali e calzature con punta in acciaio per tutto il personale che maneggia componenti hardware pesanti.
Fase 2: ispezione approfondita della piastra del giogo e delle superfici di accoppiamento
Il controllo di qualità prima dell'installazione previene guasti prematuri alle apparecchiature e garantisce che i componenti difettosi vengano identificati prima dell'implementazione nelle infrastrutture critiche.
Controllo dei difetti visivi:Ispezionare la piastra del giogo per verificare la presenza di microfessure superficiali, cavità profonde di corrosione o deformazioni strutturali derivanti dal trasporto o dallo stoccaggio.
Verifica dimensionale:Utilizzare nastri di misurazione o calibri calibrati per verificare che la spaziatura dei fori, lo spessore e le dimensioni complessive corrispondano ai disegni tecnici e alle specifiche della staffa del motore.
Standard di qualità del produttore:La collaborazione con un produttore certificato ISO come Victory Electric Power Equipment Co., Ltd garantisce che ogni componente sia stato sottoposto a rigorosi test di fabbrica e ispezioni metallurgiche.
Passaggio 3: rimozione dei componenti hardware esistenti
Quando si aggiorna o si sostituisce un componente usurato, lo smantellamento dell'hardware preesistente richiede un'attenta esecuzione per evitare di danneggiare i supporti del motore o i telai strutturali adiacenti.
Allentamento del dispositivo di fissaggio:Utilizzare chiavi industriali o set di bussole di dimensioni adeguate per allentare progressivamente bulloni e dadi di fissaggio. Evitare di applicare carichi d'urto eccessivi che potrebbero rovinare le filettature.
Recupero e smistamento hardware:Rimuovi con attenzione i perni di collegamento, le rondelle e i bulloni, posizionandoli in un vassoio organizzato. Ispezionare gli elementi di fissaggio rimossi per verificare l'usura della filettatura prima di decidere se riutilizzarli.
Passaggio 4: posizionamento e allineamento precisi della piastra del giogo
Il raggiungimento del corretto allineamento durante il posizionamento previene una distribuzione non uniforme del carico, che può portare a un affaticamento meccanico prematuro e a guasti operativi.
Posizionamento centralizzato:Posizionare con attenzione la piastra del giogo contro l'interfaccia di montaggio del motore o le alette di collegamento, assicurandosi che sia a filo senza vincoli meccanici.
Verifica dell'allineamento:Inserire i perni di allineamento o i bulloni temporanei attraverso i fori di montaggio primari per verificare che l'hardware sia perfettamente allineato con i punti di attacco strutturali.
Fase 5: fissaggio sicuro e gestione della coppia
Il fissaggio del gruppo richiede il rigoroso rispetto delle specifiche di coppia designate per evitare sia un serraggio insufficiente (che porta all'allentamento delle vibrazioni) che un serraggio eccessivo (che provoca la distorsione della filettatura o della piastra).
Applicazione della coppia calibrata:Utilizzare una chiave dinamometrica calibrata per serrare tutti i bulloni in modo uniforme secondo uno schema incrociato, garantendo una pressione di serraggio uniforme su tutta laPiastra del giogo.
Protezione del filo:Applicare lubrificanti industriali approvati o composti antigrippaggio alle filettature dei bulloni dove consigliato per garantire un innesto regolare e prevenire il grippaggio.
Passaggio 6: verifica funzionale e test post-installazione
Le fasi finali di verifica confermano che l'installazione è stata eseguita con successo e che il sistema meccanico è pronto per il servizio attivo.
Controllo dell'allineamento visivo:Effettuare un controllo visivo finale per verificare che tutte le rondelle, le coppiglie e i fermagli di fissaggio siano posizionati e fissati correttamente.
Esecuzione del test operativo:Alimentare il motore o applicare gradualmente il carico operativo monitorando il gruppo per eventuali rumori insoliti, vibrazioni eccessive o grippaggi meccanici.
Risoluzione dei problemi comuni di installazione
Anche con un'attenta pianificazione, i tecnici possono occasionalmente incontrare ostacoli di installazione che richiedono una risoluzione immediata dei problemi.
Problemi di disallineamento dei fori:Se i fori di montaggio non si allineano correttamente, verificare di utilizzare l'esatta variante hardware specificata. Non forzare mai i componenti disallineati utilizzando una leva meccanica estrema.
Legatura o rigidità:Se i giunti collegati risultano eccessivamente stretti o limitati, allentare leggermente i bulloni di montaggio, riallineare le piastre di collegamento e serrare nuovamente in modo uniforme.
Allentamento delle vibrazioni:In ambienti con motori ad alte vibrazioni, incorporare rondelle di bloccaggio o adesivi frenafiletti per mantenere carichi di serraggio costanti durante cicli operativi prolungati.
Conclusione e partenariato industriale
Padroneggiare le corrette procedure di installazione di una piastra giogo garantisce affidabilità operativa a lungo termine, sicurezza strutturale e tempi di inattività minimi per la manutenzione nelle applicazioni industriali e di pubblica utilità. Supportata da una vasta esperienza nella produzione, rigorosi laboratori di controllo qualità e un impegno per l'eccellenza globale, Victory Electric Power Equipment Co., Ltd è pronta a fungere da partner di fiducia per tutto l'hardware delle linee aeree e gli accessori per la trasmissione di potenza. Contatta oggi stesso il nostro team tecnico-commerciale per discutere i requisiti del tuo progetto personalizzato e scoprire come le nostre soluzioni di prodotti ad alte prestazioni possono ottimizzare la tua infrastruttura.
